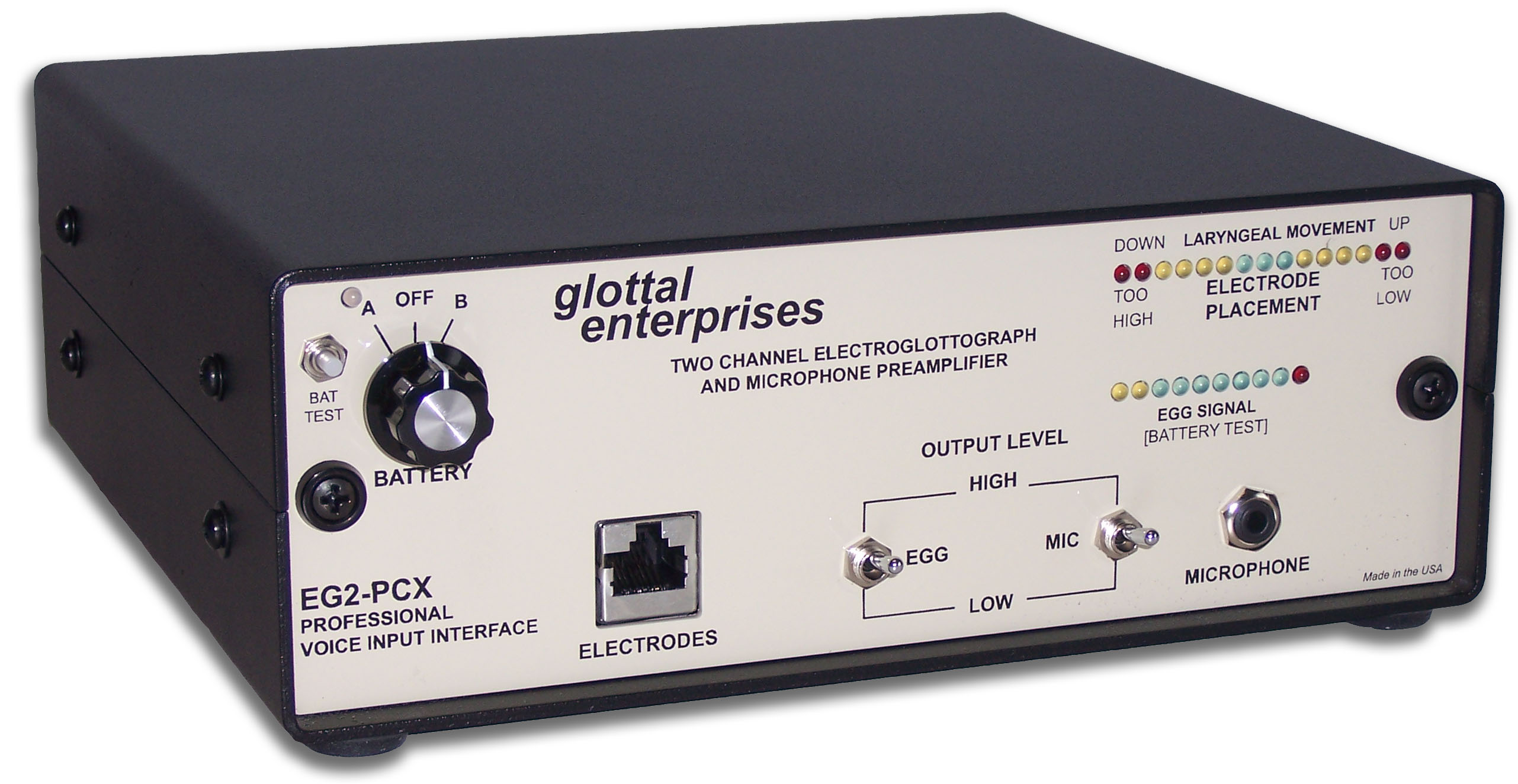

EG2-PCX2 产品简介
Brief Introduction of EG2-PCX2
电子声门仪
国产/进口：进口
产地/品牌：美国 Glottal Enterprises
型号：EG2-PCX2
关键字：电子声门仪，电声门图仪，喉头仪
声带振动非侵入性测量研究标准
Glottal Enterprises 电子声门仪产生极低噪声的 EGG 波形，具有研究人员和临床医生最需要的功能。
独特的、专利的双通道配置的 EG2-PCX2 使它能够指示正确的电极位置，并提供喉部垂直运动的定量指示。
匹配的 PhaseComp 软件可减少由 EGG 信号中固有的低频相位失真引起的波形失真，并大大降低由发音动作引起的低频噪声。
EG2-PCX2 可轻松连接到个人计算机。
EG2-PCX2 产品特点
Features of EG2-PCX2
低噪声电子设计专利，几乎可以采集所有4岁以上的儿童和成人的信号。
- Very-low-noise proprietary electronic design yields a usable signal for almost all adults and children over 4 years old.
- 独特的、已获得专利的指示灯双通道模式的 LED
电极位置，可确保出色的信号质量，每次可快速、轻松地定位电极的最佳位置。
- Unique, patented, LED electrode placement indicator on dual-channel models ensures optimal placement of the electrodes for excellent signal quality quickly and easily every time.
- 可选择的极性波形，为测量声带接触面积或逆声带接触面积。
- Selectable waveform polarity to measure either vocal fold contact area or inverse vocal fold contact area.
- 可校准的 LED 信号强度指示器。可以用来验证强大的波形足以可靠地指示声带接触变化。
- Calibrateable LED signal strength indicator can be used to verify that the waveform is strong enough to reliably indicate vocal fold contact area variation.
- 可选的校准器（喉模拟器），允许所有的EGG操作方面，以及就颈部电阻（％）变化而言，可校准EGG信号幅值。
- Included calibrator (LS-1 Larynx Simulator) allows a verification of all aspects of EGG operation, as well as calibration of the EGG signal amplitude in terms of % variation in neck resistance.
- 可选的相位反映补偿。
- Optional phase response compensator.
- 双充电电池系统，保证您的测量将永远不会被电池电量低而中断实验。
- Dual rechargable battery system assures that your measurements will never be interrupted by a low battery.
- 电池电量指示，以确保测量能供应充足的电量。
- Battery strength indicator to make sure that measurements are taken with sufficient battery power to give consistent results.
- 包含用于采集、过滤、操作和保存电声门信号的 PhaseComp 软件。
- Included PhaseComp software for acquiring, filtering, manipulating and saving electroglottograph signals.
- 喉部跟踪输出（模拟）通过显示记录期间电极是否相对于喉部移动来确认电声门信号的有效性。
- Laryngeal tracking output (analog) confirms the validity of your electroglottograph signal by showing if the electrodes have moved with respect to the larynx during the recording.
EG2-PCX2 主要技术参数
Specifications of EG2-PCX2
| 基本参数 | 规格描述 | 备注 |
|---|---|---|
| 电子声门仪 | ||
| 电极 | 喉部电极，34mm或27mm镀金铜（35mm，总直径28mm），电极可调 | 获得专利的 LED 指示灯，可显示放置适当的电极 |
| EGG 频率 | 2MHz | |
| 电极电压 | 正常值：1V,最大值：1.5V | |
| 电极电流 | 10 mA | |
| 电极线类型 | 5类以太网网线 | |
| 麦克风前置放大器 | ||
| 前置放大器类型 | 带驻极体麦克风电源的低噪声运算放大器 | |
| 支持的麦克风 | 驻极体与动态 | |
| 后面板麦克风幻影电源输入 | 15V | |
| 前面板麦克风幻影电源输入 | 2.2V | |
| 电子声门仪输出规格 | ||
| 信噪比 | 当电极间阻抗变化为0.1%（典型成人）时，信噪比为40dB或更好 | |
| 频率响应 | 在-3db点，频率响应范围：20 Hz to 6 kHz 当低频限位开关切换到10HZ,频率响应范围：10 Hz to 6 KHz |
|
| EGG 内噪 | 平均颈部电阻为150欧姆时，电极间阻抗变化 ≤ 0.001% | |
| EGG 灵敏度 | 当增益处于高位时，输出信号中的 EGG 变化约为2.2V，电极间阻抗变化为0.1% 当增益处于低位时，输出变化减小8倍，约为0.28V。 |
|
| EGG 增益开关 | 8档独立于音频的增益开关 | |
EG2-PCX2 系统组成
Components of EG2-PCX2
A - 带麦克风前置放大器的2通道电子声门仪
G - 35mm 双通道电极贴片
C - 实验室质量的百灵达 ECM-8000 全向话筒
F - Glottal Enterprises M80 全方位耳机话筒
B - LS-1 手动喉模拟器
E - 电源适配器
K - XLR 麦克风连接线
D - USB 数据线
H - 2条尼龙搭扣颈带
J - 3.5mm 3.5毫米公-公音频连接线
I - 导电膏
VV 信号 EGG 信号显示软件
EG2-PCX2 手册
Glottal Enterprises PhaseComp 软件与手册
